江铃3800洗扫车国六

华通牌HCQ5083TXSJX6型洗扫车洗扫车采用国五汽车底盘改装，加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。副发动机驱动风机和高压水泵，副发动采用康明斯140马力柴油发动机。风机用 5.3高压离心风机,效率高、风量大，**高风量达2000m³/h。高压水泵采用品孚型柱塞柱，流量合适，压力高，允许**高压力达10MPa，清水箱充分利用了车载空间，容积大，容积达4m³。垃圾箱采用单层不锈钢结构，倾翻卸料，带高液位报**保护装置和自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。左右立扫为单扫盘，减少了扫刷数量和扫刷消耗量，能降低使用成本。左右立扫分开**，可实现左、右全扫等作业模式。宽吸嘴的吸口宽度达到2100mm，确保作业总宽度大于2.8mm。4个高度可调的吸嘴轮，能方面调整和保证吸嘴与路面间的合理间隙。吸嘴内高有喷水杆，尽可能多地将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能**大限度减少高压水气流冲起污物产生的二次污染。左右喷水杆安装在吸嘴上，随吸嘴升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到**佳清洗效果。开式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。底盘变速箱侧取力器驱动低压水泵，实现洒水车的低压冲洗功能。专用工作装置电控系统采用PLC智能化**，一键式作业起动和停机操作。

华通牌HCQ5083TXSJX6洗扫车具有路面清洗、路面清扫路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘 。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。

华通牌HCQ5083TXSJX6洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。

1、轴距(3815）型国五二类底盘，驾驶室带前翻，方向助力，配备江铃152匹马力发动机，轻量化，超静音，低油耗。

2、副发动机采用性能强劲的康机140马力发动机。

3、离合器采用湖北银航自动离合器驱动风机和高压水泵，减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。

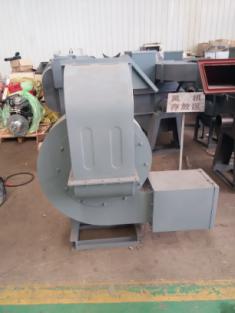

4、采用洛阳上市公司，北玻台信大功率耐磨免维护离心风机，无噪音，效率高风量大，使用寿命长。

5、高压水泵采用德国高压水泵（前冲/侧喷/中喷/后喷雾/冲洗水**/垃圾箱自洁装置），流量合适，压力高，允许**高压力达到10MPa。

6、清水箱充分利用了车载空间，容量大，容积达4m3，内置水位报**器，水箱内部做防腐，防锈，防毒处理，使水泵运行更安全，保障了清扫的效率。

7、垃圾箱采用双层内胆不锈钢结构，内部加装过滤网板，能有效地防止树叶、塑料袋之类的轻飘物堵塞风口及灰尘的排出。内置污水报**系统，通过后门处污水阀方便的将污水排**下水道，**大限度的利用了垃圾箱装载垃圾的空间。厢体采用倾翻卸料，带高压冲洗自洁装置。

8、自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。

9、左右立扫为单扫盘，减少了扫刷的数量和扫刷消耗量，能降低使用成本。扫刷上加装喷水装置，用于喷雾降尘。左右立扫分开**，可实现右扫和全扫等不同的作业模式。

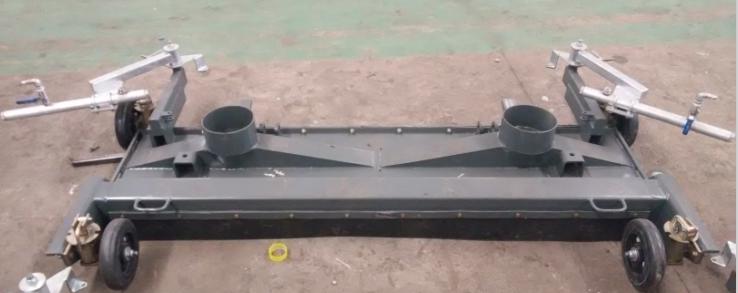

10、宽吸嘴的吸口宽度达到1800mm，确保作业总宽度大于2.8m。4个高度可调的吸嘴轮，能方便调整和保证吸嘴与路面间合理间隙，从而达到更好的吸污效果，吸污效率更高。

11、吸盘内有喷水杆，高压洗涤喷嘴布置在吸盘内部，不但清洗效果好，还能**大限度减少高压水气流冲起污物产生的二次污染。左右喷杆安装在吸盘上，随吸盘升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到**佳清洗效果。

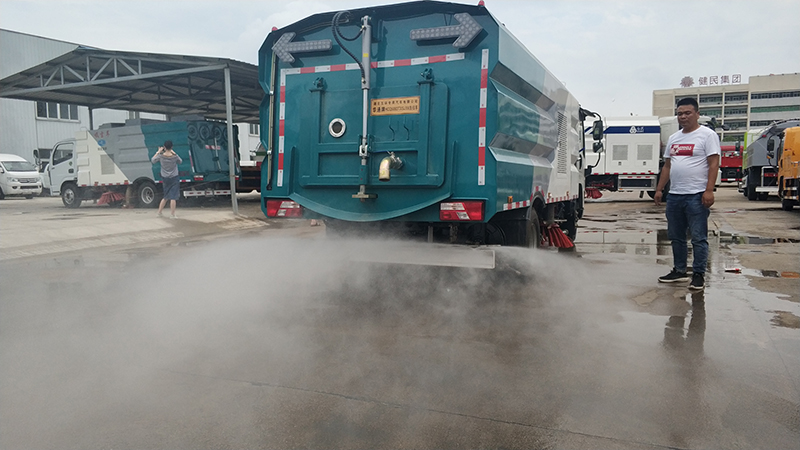

12、车厢尾部带可调节的雾状喷水杆，在节约水的同时消除二次污染及美化路面的效果。

13、扫盘摆线马达采用美国伊顿原装进口，使用寿命长稳定可靠，故障率低。

14、液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。

15、采用海普瑞斯液压电磁阀，关键电控元件采用德国西门子电器开关，可靠性高，使用寿命长。

17、液压元件采用集成叠加设计，驾驶室电液集中**，操作方便。

18、加装手动泵应急系统，在副发动机停止的状态下也能举升垃圾箱，便于维护保养。

19、后部采用LED箭头灯**示灯，保证行车作业安全。

20、非不锈钢件经电泳防锈处理，经久耐用。

21、副架承重梁用截面长160mm宽80mm厚10mm的方钢焊接而成，保障了整车安全性，让车辆行驶更安全。

22、外观造型电脑设计，高位侧裙，曲面过渡，整体协调匀称。达到低油耗，低噪音，流线型外观设计。

23、该车辆可根据客户需求装配雪铲，升降平台，高炮。充分利用空间，实现一车多用。

整车性能与结构参数表

表2主要部件型式与参数
